　产品说明:

　　型　号:

FS	-	6	-	0
1		2		3

特　长:
·	可以在输入电源为DC12～24V（容许电压变动±10%）的范围内使用。
·	放大器保护结构为IP67。
·	可以设定流量的下限值。流量低于设定的下限值时，用红色LED灯（NG）显示和输出接点信号进行警告。
·	输出与流量成比例的模拟输出（4～20mA）。
·	低压规格可以通过观察转子的旋转情况确认流体的流动状态。
·	高压规格可以用25MPa计测流量。（不包括FS-1）FS-2,3,6,8请务必在安装了盖B（高压用）的状态下使用。出厂时安装了盖B（高压用）。
·	可以在任意安装状态（水平、垂直、倾斜）和自由流入方向下使用。
·	可以取下机体前面的盖子清洁转子。

　　规　格:

型号	FS-1	FS-2		FS-3		FS-6		FS-8
连接口径	Rc1/8	Rc1/4		Rc3/8		Rc3/4		Rc1
流量范围	0.2～1∮/min	1～10∮/min		2～20∮/min		5～50∮/min		10～100∮/min
最高使用压力	3MPa	3MPa	25MPa	3MPa	25MPa	3MPa	25MPa	3MPa	25MPa
安装盖*	盖A PC/C3604	盖A PC/C3604	盖B C3604	盖A PC/C3604	盖B C3604	盖A PC/C3604	盖B C3604	盖A PC/C3604	盖B C3604
观察窗功能	有	有	无	有	无	有	无	有	无
精度（全流量范围）	±0.1∮ /min	±0.5∮ /min		±1∮ /min		±2.5∮ /min		±5∮ /min
适用流体	润滑油	润滑油、清水、冷却液
使用温度范围	0～80℃（周围温度为0～50℃）
压力损耗	0.03MPa以下(at 32cst)	0.025MPa以下（at 32cst）
机体材质	C3604（Ni镀镍）
*：附带盖A、B各1个。出厂时安装了盖B。在3MPa以下的压力下使用，需要观察流体功能时，请改装盖A。（盖A、B的建议拧紧扭矩为10N.m。在机体安装了配管的状态下，即使取下盖子也不能取下转子。）

　　使用流量传感器用放大器（共通）

电　源	DC12～24V（容许电压变动±10%）
最大消耗电流	max 100mA
模拟输出	DC4～20mA（最大负荷电阻300欧姆）
接点输出容量	DC24V/0.2A（无电压B接点）
下限设定范围	可以在全流量范围内设定下限范围　　　　※1 在设定的下限流量以上的话，绿LED灯点亮（OK），接点输出（闭）ON 在设定的下限流量以下的话，红色LED灯点亮（NG），接点输出（开）OFF

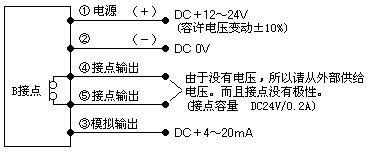

传感器线	带1米5芯保护帘子线　　　※2 　　①输入电源 +DC12～24V 　　②DC0V 　　③模拟输出(+4～20mA) 　　④⑤下限接点输出＜布线图＞

放大器保护结构	IP67 （保护等级）
放大器材质	ABS
※１：请拔下插头，用螺丝刀在下限警报流量调整器上进行设定。（请使用扁形螺丝刀。）　　　刻度及数值表示流量范围。 ※２：导线长度在1米以上时，请询问。

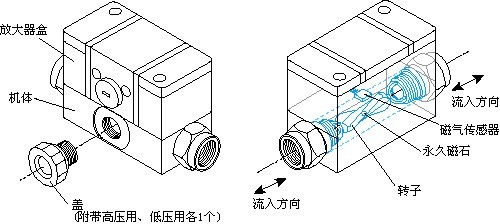

　　动作原理

流量传感器的检测部分是利用设置在流体通路中的“转子（涡轮翼）与流体的流量成比例地旋转这一点。计测部分通过设置在外部的磁气传感器检测安装在该转子外围的“永久磁石”的转数。输出部分标准装备了与转数（流量）成比例的模拟输出及接点输出。

　　使用注意事项

●

请严守最大使用流量。

●

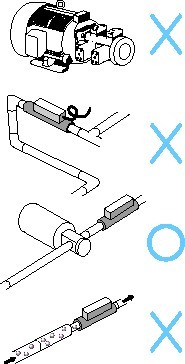

请避免设置在电动机等形成磁场的机器附近。有时会误动作。

●

请在上游设置管内径10倍以上的直管部分，在下游设置4倍以上的直管部分。请不要在出入口附近设置“弯管、丁字管、节流阀”等“弯曲、合流、分歧部分”。

●

●

转子内藏有磁石。使用润滑油的话请设置5～20微米左右的过滤器，使用冷却液的话请设置20～50微米左右的过滤器。

※欲使用于冷却液中含有大量粉屑等的通用NC车床、磨床等时，请与向公司营业部门询问。
※万一因附着了粉屑而转子不旋转时，请取下机体前面的盖子，鼓风清除附着在转子上的粉屑。

　　使用例

●	管理各种机床、印刷机械、冲压机械、减速机等的主轴、各轴承的润滑油流量以防止烧灼。
●	管理各种机床的冷却液流量以防止工具破损、发生火灾。
●	用于检测过滤器的堵塞。
●	冷却水的流量管理。

　　关于精度

一般作动油　32cst／0规格常温清水　　　　／W规格
●出厂时以上述条件进行检测。精度请参照各流量传感器规格。

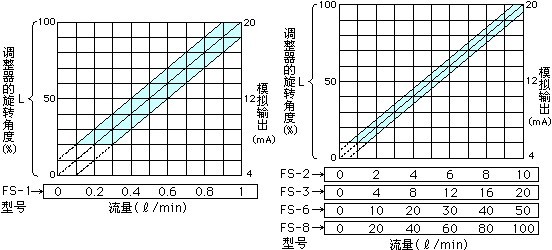

　　流量特性
