| 特 长： |
 |

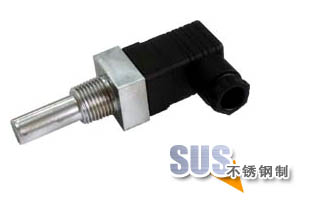

| ＜TSD：油箱直接安装型＞ |
| ＊ |
用R1/2螺栓直接将开关本身安装在油箱侧面。 |
| ＊ |
比较现在使用的从油箱上部的凸缘安装型温度开关，价格便宜。 |
| ＊ |
带有DIN插座。 |

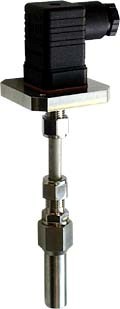

| ＜TSF：温度开关组套＞ |
| ＊ |
使用带DIN插件的温度开关用凸缘，从油箱上部安装温度开关。 |
| ＊ |
从油箱上部安装使温度开关本身完全沉入油中。 |
| ＊检测长度在L=130～500mm的范围内以5mm为单位接受订货。 |
|
|
|
|
| 型 号： |
| TSF |
- |
- |
X |
- |
250 |
31 |
| 1 |
|
2 |
3 |
|
4 |
6 |
|
| 1 |
机种 |
TSD：油箱直接安装型 TSF：温度开关组套（带管） |
| 2 |
设定温度 |
在5～75℃之间可以5℃为单位进行设定（出厂时固定） |
| 3 |

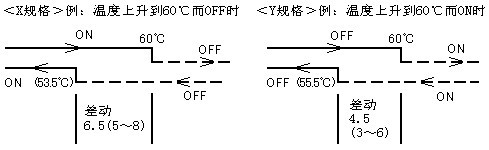

接点构成 |
Ｘ：温度上升而OFF |
| Ｙ：温度上升而ON |
| 4 |
检测长度（L） |
min.130mm～max.500mm （5mm单位) 设定精度±3mm |
| 5 |
型号 |
31: 不锈钢规格 |
| * 感温部分，联合牙口，保护管材质（SUS304）请另行询问。 |
|
|
|
| 设定温度： |
| 设定温度范围 |
5℃～75℃／可以5℃为单位进行设定 |
| 设定温度等级 |
5℃～50℃ |
55℃～75℃ |
| 设定温度公差 |
±3℃ |
±4℃ |
|
|
| 标准附件（只限TSF）： |
| 标准附件 |
①密封圈 1pcs（材质：NBR、尺寸P38）
②六角带孔螺栓（M4×16） 2pcs |
|
|
| 接点规格 |
| 型 号 |
接点形式 |
差动 |
接点容量 |
最小电流 |
使用温度范围 |
接点寿命 |
适用流体 |
净重 |
| TSD-※X-31 |
温度上升而
OFF |
6.5 (5～8)℃ |
| AC 125V |
1.5A |
| DC 12V |
1.5A |
| AC 250V |
0.9A |
| DC 24V |
0.9A |
| (寿命10万次标准) |
|
50mA |
-20～105℃ |
机械性寿命
200万次
接点寿命
额定最大负荷时
10万次 |
清水、
一般石油类
作动油、
水-乙二醇类
作动油 |
210g |
| TSD-※Y-31 |
温度上升而
ON |
4.5 (3～6)℃ |
| TSF-※Y-31 |
温度上升而
OFF |
6.5 (5～8)℃ |
无管
的话
230g |
| TSF-※Y-31 |
温度上升而
ON |
4.5 (3～6)℃ |
|
|
|
|
|
|
|
|
|
