压射拥有减速构造的高速充填压铸机
宇部专利的UNI-FF防止毛边产生的减速功能标准装置。
提高了P-ACC的能力，压射速度提高到5m/s。

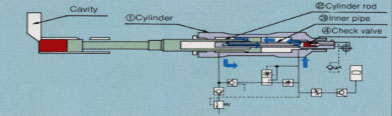

UNI-FF压射系统
高速：

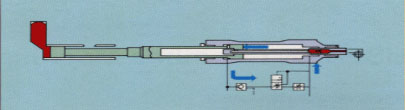

减速：填充结束前，机械制动，防止毛边的产生
UNI-FF装置及效果

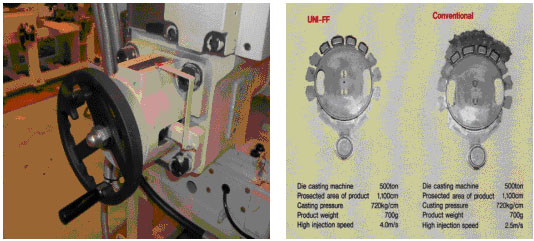

UNI-FF减速位置的设定 UNI-FF的效果

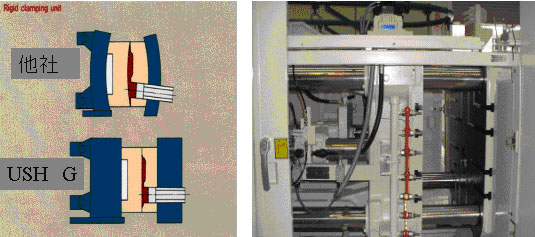

合模充裕的锁模设计
操作性 提高了管理，使用方便
1.采用PD画面，提高了操作性能
2. 在PD画面内搭载了监视功能。使生产管理、维修管理简单化。(屏幕显示:生产时间，IO表示，故障报警显示)。
运转能力增加20%

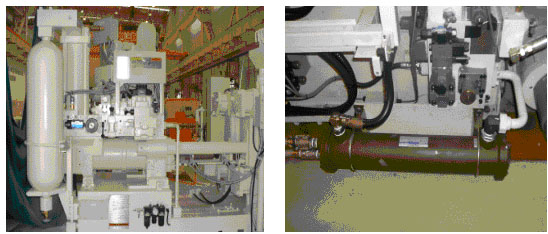

P-ACC的容量增加20%, 和氮气瓶直接连接， 液压油冷却能力增加20%。
增强了对外部环境的变化，提高了维修性。
无能力损失，提高了速度。
标准装备

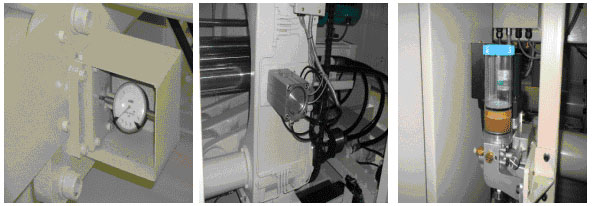

刻度盘载荷表 安全勾 曲肘集中润滑装置

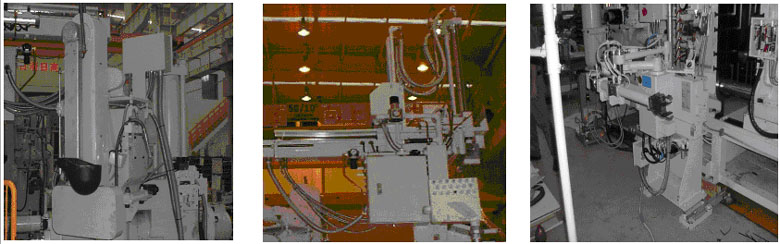

自动化装置
自动给汤装 自动喷雾装置 自动取出装置
1.提供宇部制自动化装置
给汤装置NCL型
喷雾装置USP型
取出装置ULE型
2.其他
机器人喷淋装置
可以提供真空装置等
| |
项目 |
单位 |
UB140Sh |
UB250Dh |
UB350Sh |
| 锁模单元 |
锁模力 |
kn(ton) |
1372(140) |
2450(250) |
3430(350) |
| 模板尺寸 |
mm |
680×680 |
860×860 |
1028×988 |
| 拉杆间距 |
mm |
440×440 |
540×540 |
667×667 |
| 拉杆直径 |
mm |
80 |
110 |
125 |
| 锁模行程 |
mm |
315 |
360 |
420 |
| 模板厚度 |
mm |
250~500 |
300~600 |
300~700 |
| 模厚调节速度 |
mm/min |
76 |
76 |
76 |
| 顶出单元 |
顶出力 |
kn(ton) |
73.5(7.5) |
122.5(12.5) |
186.2(19) |
| 顶出行程 |
mm |
75 |
80 |
90 |
| 模芯 |
模芯阀(动模) |
PIECE |
2 |
2 |
2 |
| 接口尺寸 |
Rc |
3/8 |
3/4 |
3/4 |
| 接口数量 |
set |
2 |
2 |
2 |
| 压力 |
Mpa |
13.7 |
13.7 |
13.7 |
| 压射单元 |
压射力 |
kn(ton) |
153.9(15.7) |
264.6(27) |
333.2(34) |
| 压射行程 |
mm |
305 |
415 |
480 |
| 冲头冲突量 |
mm |
120 |
150 |
165 |
| 减速调节位置 |
mm |
(－10~－90) |
(－10~－115) |
(－10~－130) |
| 铸进位置 |
mm |
(－100) |
(－125) |
(－125) |
| 压射速度(最大) |
mm/sec |
5 |
5 |
5 |
| 冲头直径(标准) |
mm |
50 |
60 |
70 |
| 冲头直径(最大-最小) |
mm |
45/50/55 |
50/60/70 |
60/70/80 |
| 油泵 |
油泵(高压) |
set |
47.5L/min×13.7Mpa |
67.2L/min×13.7Mpa |
95.2L/min×13.7Mpa |
| 油泵(低压) |
set |
83L/min×6.9Mpa |
109.9L/min×6.9Mpa |
141.6L/min×6.9Mpa |
| 动力单元 |
油泵马达 |
set |
15kw, 6P,380V,50Hz |
22kw, 6P,380V,50Hz |
22kw, 6P,380V,50Hz |
| 模厚調節馬達 |
set |
0.75kw, 4P,200V,50Hz |
15kw, 4P,200V,50Hz |
15kw, 4P,200V,50Hz |
| 机器尺寸 |
长×高×宽 |
mm |
5260×1510×2000 |
5990×1970×2120 |
6680×2020×2410 |
| 机器中心高度 |
mm |
1040 |
1150 |
1194 |
| 重量 |
ton |
5 |
10 |
12 |
| 其他 |
油箱 |
L |
345 |
460 |
510 |
| 油冷却器所需供水量 |
L/min |
40 |
55 |
55 |
| 压缩空气 |
MPa |
0.49 |
0.49 |
0.49 |
|
US-series
