产品特点

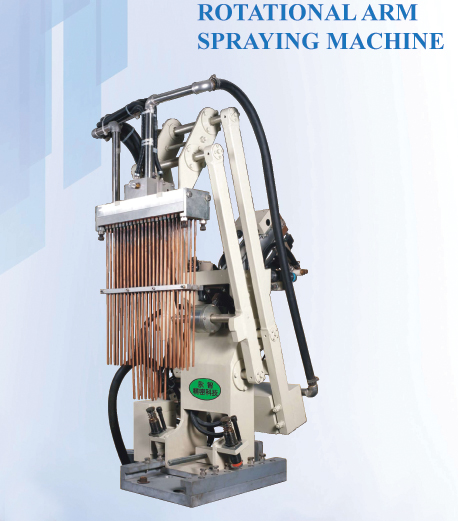

1. 曲臂式喷雾机,机械结构简单耐用,动作单纯快捷。
2. 本装置可单动,亦可与压铸机、给汤机、取出机连线成全自动生产。
3. 装置两个以上永智特有雾化器,易调整水量大小,绝无漏水情形,使用于薄铸件时,更突显其雾化效果。
4. 可单独对固定模侧、活动模侧喷涂脱模剂时间进行调整,能适用各种产品要求。
5. 有上升吹气之功能,在喷完上升同时清扫固定及活动模面,使模面清洁干净。
6. 可调整喷涂脱模剂之用量。
7. 上升及下降速度稳定,有快速下降减速功能,可延长缓冲器之寿命并可调整其速度快慢,有防落装置,以防止气压源停止时,喷座下滑。
8. 可依客户需求装置中间喷雾,使用二种不同脱模剂增加脱模效果。
9. 采用PLC控制回路,具有故障码显示功能,使维修更方便。
規 格/機 型 |
YT-SP15C |
YT-SP20C |
YT-SP35C |
YT-SP40C |
YT-SP50C |
YT-SP65C |
YT-SP80C |
YT-SP100C |
適用壓鑄機 |
125-200T |
250-400T |
500-630T |
650-800T |
1000T |
1250T |
1600T |
2000T |
銅管(固定模)
銅管(中間模)
銅管(活動模) |
19pcs(6) |
21pcs(6) |
24pcs(8) |
18pcs(6) |
20pcs(6 |
23pcs(8) |
24pcs(8) |
19pcs(6) |
21pcs(6) |
24pcs(8) |
風 壓 源 |
4.5-6.5kgf/cm2 |
風壓源接口 |
PT1" |
PT11/2" |
離型劑 |
5-6kgf/cm2 |
離型劑接口 |
PT1/2" |
模厚調整範圍 |
±150mm |
±200mm |
±250mm |
±300mm |
±400mm |
±400mm |
±500mm |
上升時間 |
1.0s |
1.2s |
1.6s |
2.0s |
2.5s |
3s |
下降時間 |
1.2s |
1.2s |
1.6s |
2.0s |
2.2s |
2.7s |
霧化器數 |
2 |
4 |
噴霧頭長度 |
350mm |
420mm |
480mm |
520mm |
銅管長度 |
長 |
570mm(14pcs) |
570mm(14pcs) |
670mm(14pcs) |
900mm(72pcs) |
短 |
470mm(42pcs) |
470mm(48pcs) |
570mm(57pcs) |
主控電源 |
380V/220V/DC24V |
離型劑噴量時間 |
固定模max9.9秒&活動模max9.9秒 |
離型劑調水量 |
固定模&活動模皆可調整水量之大小 |
中心間距 |
固定模至噴霧頭中心距為110mm±20mm |
機器重量 |
210kg |
230kg |
350kg |
370kg |
500kg |
530kg |
750kg |
1050kg |
|
